無油活塞真空泵真應用行業與計算公式
2020-11-16 17:25

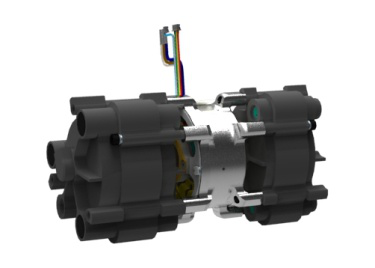

無油活塞真空泵的主要部件是，氣缸，活塞，排氣閥，吸氣閥，泵技術要求不太復雜，容易制造，是由活塞及氣缸組成。與電機直聯的軸通過連桿帶動活塞?；钊谋趁婵臻g由次級活塞抽氣，以減少泄漏和降低極限壓力。氣缸有進氣閥與排氣閥?；钊M成壓縮級，為了增加抽速，兩個活塞是并聯的，為了便于泵在大氣壓力下的啟動，設置了輔助排氣閥，當活塞的排氣壓力高于大氣壓力時，有一部分氣體通過閥排入大氣，當其排氣壓力低于大氣壓力時，則排出氣體依次進入靠前個、第二個氣缸壓縮后排出泵外。泵的壓縮比可高達到105，泵的極限壓力可達1.3Pa。泵氣缸的內表面襯有聚合材料，以降低摩擦系數與磨損。這種泵的功率消耗低，散熱條件較好，不需要冷卻水無油活塞真空應用：
按用途范圍：可應用于下列各項工作中：
1、自動包裝線上的真空吸拉列開袋、裝料。
2、印刷機械上的紙張真空吸送。
3、各種液體注入瓶內的高效率真空灌裝。
4、各種塑料制品的真空吸塑成形。
5、物體表面在真空狀態下的氣密性試驗。
6、紙箱及瓶類物品的標鑒真空吸送粘貼。
7、真空吸引固定下的照相制版。
8、真空狀態下的利用壓力差引導氣體分析。
9、各種醫藥機械自動線上的配套使用。
10、加工上的非磁性零件夾用的真空吸盤夾具。
11、各種容器在真空狀態下的檢漏試驗。
12、食品加工機械上的應用。
13、中西藥廠真空蒸餾干燥。
14、醫院手術室的真空吸引。
15、院校、研究所、廠礦實驗室氣體分析，理化實驗。
16、各種醫療儀器的配套使用等。
無油活塞真空泵特點：
1、無油活塞真空泵與油泵相比真空度低，抽氣量小，但體積小巧，易于安裝，維護簡單，移動方便，不產生油煙，不污染環境，尤其在要求較高的實驗室使用較好。也是實驗室常備的設備之一。
2、無油活塞真空泵節能高效，相對于傳統的真空泵。在同樣的能量供應下，無油活塞真空泵可以運行更多的時間，比較大力度的節約了運行成本，給生產企業帶來了更多的效益和利潤。
3、無油活塞真空泵它順應時代的潮流，在這一個倡導節能減排，的時代，無油活塞真空泵的出現顯然很是時候，在未來，會有更多的企業將會將眼光看向無油活塞真空泵。
無油活塞真空泵的選型計算
1?根據真空系統的真空度和泵進口管道的壓力降，確定泵吸入口處的真空度（壓）
2?確定真空系統的抽氣速率Se 3?將Se換算成泵廠規定條件下的抽氣速率Se’
一般可按照下式計算： Se’＝?Se（273+[Ts]）/（273+Ts）?[Ts]：泵標準進氣溫度
4?根據抽氣速率和真空度要求，真空泵的抽氣速率S滿足： S?>（20%-30%）Se’
無油活塞泵功率的計算：功率等于額定流量乘以壓力除以容積效率和機械效率。要注意的是單位換算，否則計算錯誤。
真空泵選型相關計算公式
1、玻義爾定律 體積V，壓強P，P·V＝常數 一定質量的氣體，當溫度不變時，氣體的壓強與氣體的體積成反比。?即P1/P2＝V2/V1
2、蓋·呂薩克定律 當壓強P不變時，一定質量的氣體，其體積V與對溫度T成正比：?V1/V2＝T1/T2＝常數 當壓強不變時，一定質量的氣體，溫度每升高(或P降低)1℃，則它的體積比原來增加(或縮小)1/273。
3、查理定律 當氣體的體積V保持不變，一定質量的氣體，壓強P與其對溫度T成正比，即：?P1/P2＝T1/T2 在一定的體積下，一定質量的氣體，溫度每升高(或降低)1℃，它的壓強比原來增加(或減少)1/273。
4、平均自由程 λ＝(5×10-3 )/P?(cm)
5、抽速： S＝dv/dt?(升/秒)或?S＝Q/P Q＝流量(托·升/秒)?P＝壓強(托) V＝體積(升)?t＝時間(秒)
6、通導：?C＝Q/(P2-P1)?(升/秒)
7、真空抽氣時間： 對于從大氣壓到1托抽氣時間計算式：?t＝8V/S?(經驗公式) V為體積，S為抽氣速率，通常t在5~10分鐘內選擇。
8、維持泵選擇：?S維＝S前/10
9、擴散泵抽速估算：?S＝3D2 (D＝直徑cm）
10、羅茨泵的前級抽速：?S＝(0.1~0.2)S羅?(l/s)
11、漏率： Q漏＝V(P2-P1)/(t2-t1) Q漏－系統漏率(mmHg·l/s)?V－系統容積 P1－真空泵停止時系統中壓強(mmHg) P2－真空室經過時間t后達到的壓強(mmHg)?t－壓強從P1升到P2經過的時間
思科渦旋科技(杭州)有限公司從事高性能各系列渦旋壓縮機與真空泵的研發、生產和銷售。公司擁有多項原創性發明專利，占據無油浮動渦旋技術創新及應用較前沿地位。更多微型真空泵產品與咨詢，可聯系思科渦旋
